一、產品介紹：

這種變送器是專為線性傳感器設計的，它對傳感器阻值沒有要求。輸入的電壓信號可以被轉換成 4-20mA的標準電流信號，可以直接被 PLC 或者其他控制系統識別。

二、變送器特性：

A  推薦電位器阻值 >2k Ω
B. 兩線制傳送
C. 輸出 4-20mA 電流信號
D. 負載能力 : 0-250 Ω ( 電源電壓 =12v) 0-750 Ω ( 電源電壓 =24v)
E. 電源電壓 : 9-36v( 推薦 24v)
F. 線性度 : 優于 0.05%
G. 外觀尺寸 :a. 長 45mm, 寬 =22mm( 也可由客戶決定 ) b. 高 =20mm, 直徑 =45mm

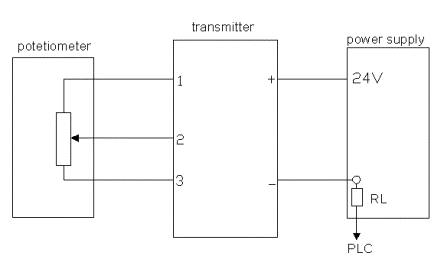

變送器共有五個接線端 (1,2,3+,-) 需要接到 PLC 和電位器上 , 接線方式如下圖所示：

三、 滿量程和零點調整

首先請確保電路已經按照圖示的方法接好，并保持系統運行十分鐘。
然后將電位器維持在滿量程狀態，調節標有 “span” 或者 “s” 的旋鈕直到輸出信號變成 20 毫安。
zui后一步讓電位器保持在零位狀態，調整標有 “zero” 或者 “z” 的旋鈕，直到輸出信號變成 4 毫安。
