耐磨切斷熱電偶
應用
針對石油化工部門設計，可以直接測量-200℃～1600℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
工作原理
熱電偶的電極由兩根不同導體組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫差存在時，就會產生熱電阻，工作儀表便顯示出熱電阻所對應的溫度值。
產品執行標準
IEC1515 IEC584 IEC751 JB/T5518-91 JB/T5582-91
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。
測溫范圍及允差
1）熱電偶
| 型號 | 分度號 | 允差等級 | |||
| I | II | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
|
WRN |
K |
±1.5℃ |
-40～+375 |
±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
| WRE | E | ±1.5℃ |
-40～+375 |
±2.5℃ | -40～+333 |
| ±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
| WRP | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
| ±(1+0.003(t-1100)) | 1100～+1600 | ±0.0025│t│ | 600～1600 | ||
| WRQ | R | ±1℃ | 0～+1100 | ±2.5℃ | 0～+1100 |
| ±(1+0.003(t-1100)) | 1100～+1600 | ±0.0025│t│ | 1100～+1600 | ||
|
WRR |
B |
- | - | - | - |
| - | - | ±0.0025│t│ | 600～1700 | ||
2）熱電阻
| 型號 | 分度號 | 測溫范圍 | 精度等級 | 允許偏差 |
| WZP | Pt100 | -200～+500 | A級 | ±(0.30+0.006|t|) |
| B級 | ±(0.15+0.002|t|) | |||
| WZC |
Cu50 Cu100 |
-50～+100 | - | ±(0.30+0.005|t|) |

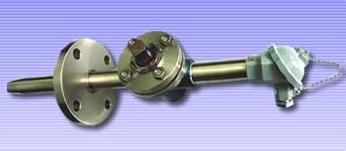

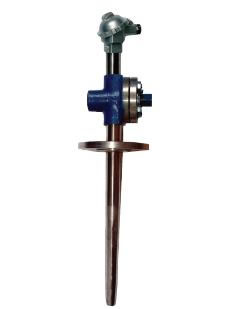

產品展示
