量程 75-2300mm

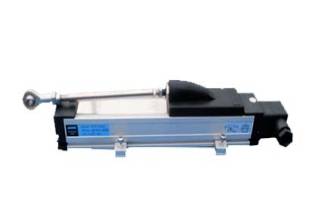

一、產品介紹：
WYH滑塊系列位移傳感器用來進行大范圍的長度和位移測量。WYH行程高達2500毫米，輸出線性度小于0.05% （行程大于350毫米），重復精度± 0.01mm。 滑塊系列的特殊機構設計以節省尺寸，保證在狹窄空間內安裝 。鋁制外殼做陽極電泳處理，外觀靚麗，耐腐 蝕性強。由于內部采用導電塑料，產品可以在流暢運。行的基礎上輸出低噪順滑信號。 在滑塊的頭部設計有球絞連接，可以減小安裝偏差 帶來的影響。歸因于電阻軌道的線性修刻技術，提供給。您的不僅是合乎要求的線性度，而且可以隨您所愿的將電阻修刻到您指定的數值，例如 5678 Ω或者 8765 Ω 。
二、技術參數：
|
可用電性行程 |
75~2300mm |
|
電性總行程 |
80~2305mm( 可用行程上加 5mm) |
|
機械行程 |
82~2307mm( 可用行程上加 7mm) |
|
總長度 |
224~2449mm( 可用行程上加 149mm) |
|
直徑 |
34*34mm |
|
電阻 |
75~550mm 5K Ω ,600~2300mm 10 K Ω |
|
線性度 |
0.05% ( 行程≥ 350mm) |
|
工作電壓 |
24VDC |
|
輸出信號 |
0~5V,0~10V,4 ～ 20mA |
|
工作溫度 |
-50℃--+150℃ |
|
振動頻率 |
5 ～ 2000HZ |
|
使用速度 |
10m/s max |
|
震動系數 |
20g |
|
沖擊系數 |
50g |
|
壽命 |
>100*1000000ycles |
|
防水防塵能力 |
IP65 |
|
接口 |
DIN 430650 標準接口，球絞連接 |
三、接線定義
1 號棕色為電源正極， 2 號黑色為信號線， 3 號藍色為電源負極

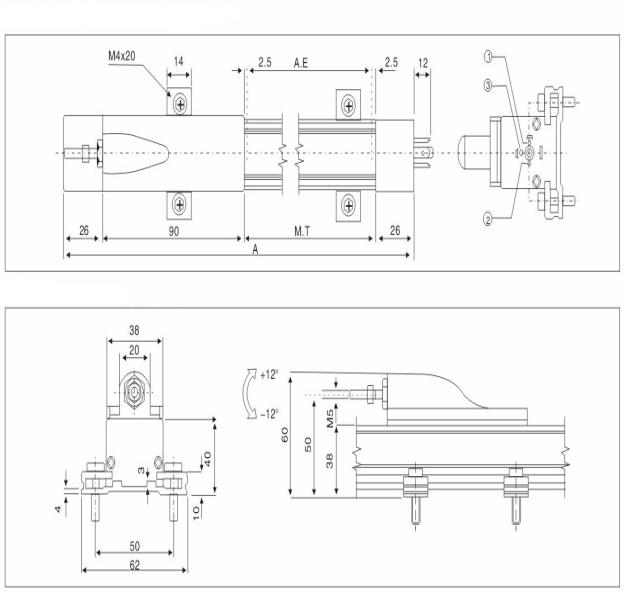

四、機械尺寸圖
聲明：
以上表中所列數據，是在環境溫度 25 ℃，相對濕度 52% ，傳感器作為分壓器使用時（電刷電流不超過 1 μ A ）的情況下的測試結果。
