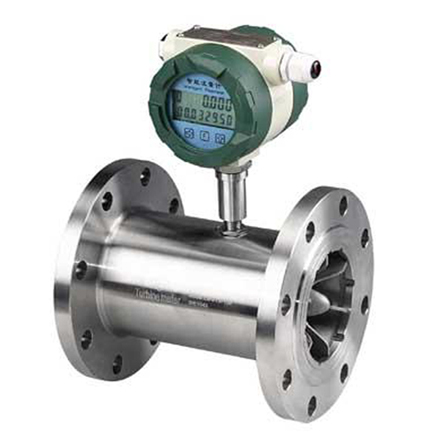

產品概述：

渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al₂O₃、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(Exm = 2 * ROMAN IIT6),可在有爆炸危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10^-6m²/s的介質，對于粘度大于5×10^-6m²/s的液體，要對傳感器進行實液標定后使用。如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
工作原理：


流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：
      f —— 脈沖頻率[Hz]
      k —— 傳感器的儀表系數[1/m³]，由校驗單給出。若以[1/L]為單位
      Q —— 流體的瞬時流量（工作狀態下）[m³/h]
      3600 —— 換算系數
  每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
   技術性能：

公稱通徑DN	流量范圍m3/h						流體溫度℃	公稱壓力KP (Mpa)	環境溫度℃	相對濕度％	zui大壓力損失MPa
	基本誤差 ±0.2％		基本誤差 ±0.5％		基本誤差 ±1.0％
	下限	上限	下限	上限	下限	上限
2A					0.01	0.13	-20~+120	6.3 16 25 40	-25~+55	≤80	0.15
4A					0.04	0.25					0.12
6A			0.1	0.6	0.1	0.6					0.08
10A			0.25	1.2	0.2	1.2					0.05
15A	1.2	5	0.6	4	0.5	5					0.035
25A	2	10	1.6	10	1	10
40A			3	20	2	20		2.5			0.025
40B	4	20	3	20	2.5	25
50A			6	40	4	40
50B	8	40	4	40	4	40
80A			16	100	10	100
80B	20	100	10	100	16	160
100A			25	160	20	200		1.6或2.5
100B	25	160	20	160	20	200
150A			50	300	40	400
150B	50	300	40	300	40	400
200A	120	600	100	600	80	800
250A	200	1000	160	1000	120	1200		1.6
300A			250	1600	180	1800

對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。


 的型號和規格代號表

型號		規格代號		說明
KP-LW				渦輪流量?jī)x表
	G			傳感器
		Q		氣體
		Y		液體
公稱通徑			-2	2mm(管螺紋G3/8″)
			-4	4mm(管螺紋G1/2″)
			-6	6mm(管螺紋G1/2″)
			-10	10mm(管螺紋G1/2″)
			-15	15mm(管螺紋G1″)
			-25	25mm(管螺紋G11/4″)
			-40	40mm(法蘭型)
			-50	50mm(法蘭型)
			-80	80mm(法蘭型)
			-100	100mm(法蘭型)
			-150	150mm(法蘭型)
			-200	200mm(法蘭型或者插入式)
			-250	250mm(法蘭型或者插入式)
			-300	300mm(法蘭型或者插入式)
精度等級			A	精度1％
			B	精度0.5％
			C	精度0.2％
信號輸出			M	一體化液晶顯示并帶4~20mA電流輸出
			J	配套流量積算儀分體顯示
			S	配套流量積算儀分體顯示并輸出4~20mA
			I	4~20mA電流輸出
			T	一體化液晶顯示
			P	脈沖輸出
公稱壓力			C1	KP1.6MPa
			C2	KP2.5MPa
			C3	KP4.0MPa
			C4	KP6.3MPa
			C5	KP16MPa
			C6	KP25MPa
			C7	KP40MPa
防爆要求			/NE	不防爆
			/EX	防爆等級dⅡBT4
溫度要求			/NE	常溫
			/HE	120℃≥高溫≥150℃
其它要求			/□	在訂貨時注明

傳感器可能產生的一般故障及消除方法見表(三)，維護周期不應超過半年。
表(三)

序號	故障現象	原因	消除方法
1	顯示儀對流量信號和檢驗信號均無顯示	1.      電源未接通或給定電壓不對。 2.  顯示儀有故障。	1.      接通電源，按要求給定電壓。 2.      檢修顯示儀表。
2	顯示儀表對“校驗”信號有顯示但對流量信號無顯示。	1.      傳感器與顯示儀間接線有誤，或有開路，短路，接觸不良等故障。 2.      放大器有故障或損壞。 3.      轉換器（線圈）開路或短路。 4.      葉輪被卡住。 管道無流體流動或堵塞。	1.      對照附圖四，檢查接線的正確 性和接線質量。 2.      維修或更換放大器。 3.      維修或更換線圈。 4.      清洗傳感器及管道。 開通閥門或泵，清洗管道。
3	顯示儀表工作不穩；計量不正確。	1.      實際流量超出儀表的計量范圍或工作狀態不穩定。 2.      儀表系數K設置有誤。 3.      傳感器內掛上纖維等雜質。 4.      液體內有氣泡存在。 5.      傳感器旁有較強的電磁場干擾。 6.      傳感器軸承及軸嚴重磨損。 7.      傳感器電纜屏蔽層或其它接地導線與線路地線斷開或接觸不良。 8.  顯示儀表故障。	1.      使被測流量與傳感器的測量范圍相適應，并穩定流量。 2.      使系數K設置正確。 3.      清洗傳感器。 4.      采取消氣措施，消除氣泡。 5.      盡量遠離干擾源或采取屏蔽措施。 6.      更換”導向件“或“葉輪軸”。 7.      對照附圖四，將線接好。 8.      檢修顯示儀表。


用戶遵守說明書的規定進行保管和使用的情況下，從制造廠發貨日起一年內，傳感器因制造不良以至不能正常工作時，制造廠可免費修理。
