一、產品簡介：
CP-1柱式稱重傳感器為全密封結構，采用氬弧焊接，防水、防塵能力達到IP68等級要求。承載方式為上球壓式、動態 反應快，防過載能力強，安裝容易、使用方便。可用于制造電子汽車衡、動態軌道衡、大噸位料斗稱等衡器。
二、技術指標：
|
量程 |
5~450t |
輸入電阻 |
450±5Ω |
|
靈敏度 |
1.75±0.01 mV/V 2±0.01 mV/V |
輸出電阻 |
480±3Ω |
|
非線性 /滯后/重復性 |
± 0.02%FS |
絕緣電阻 |
≥ 5000 MΩ |
|
蠕 變 |
± 0.02%FS |
供橋電壓 |
10(DC/AC) V |
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
|
零點溫度影響 |
± 0.02%FS/10℃ |
安全過載 |
120%FS |
|
輸出溫度影響 |
± 0.02%FS/10℃ |
材質 |
合金鋼或不銹鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

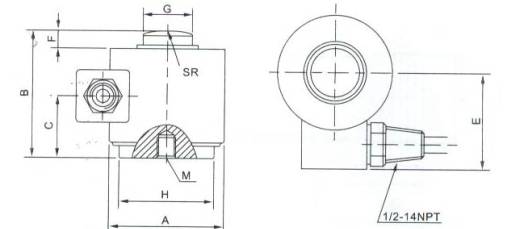

三、外形尺寸：
|
量程 |
尺寸： mm |
M |
|||||||
|
t |
A |
B |
C |
E |
F |
G |
H |
SR |
mm |
|
5-20 |
75.0 |
83.0 |
32.5 |
64.0 |
10.0 |
31.8 |
62.0 |
125.0 |
M12*1.75 |
|
45 |
100.6 |
127.0 |
54.6 |
86.0 |
14.0 |
59.0 |
88.6 |
152.0 |
M18*1.5 |
|
90－180 |
150.6 |
184.5 |
92.0 |
108.0 |
26.0 |
80.0 |
134.4 |
400.0 |
M20*1.5 |
|
225 |
164.0 |
229.0 |
92.0 |
108.0 |
26.0 |
93.7 |
148.0 |
400.0 |
M20*1.5 |
|
450 |
177.0 |
304.8 |
117.0 |
115.0 |
26.0 |
139.7 |
165.1 |
1143.0 |
M20*1.5 |
