一、產品簡介：
GY-2A型輪輻式傳感器 高度低，鋼性好，抗偏載能力強。適用于平臺秤、汽車衡、軌道衡及料倉物位的測量與控制。
二、技術指標：
|
量程 |
0.3~100t (3~1000kN） |
輸入電阻 |
380±10Ω |
750±15Ω |
|
靈敏度 |
2.0 mV/V |
輸出電阻 |
350±3Ω |
700±5Ω |
|
非線性 /滯后/重復性 |
± 0.03%FS ±0.05%FS |
絕緣電阻 |
≥ 5000 MΩ |
|
|
蠕 變 |
± 0.03%FS |
供橋電壓 |
10(DC/AC) V |
|
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋65℃ |
|
|
零點溫度影響 |
± 0.03%FS/10℃ |
安全過載 |
150%FS |
|
|
輸出溫度影響 |
± 0.03%FS/10℃ |
材質 |
合金鋼或不銹鋼 |
|
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
|||

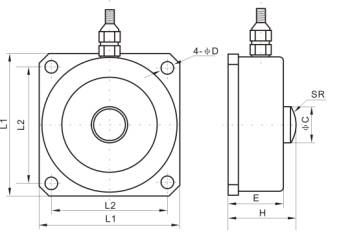

三、外形尺寸：
|
量程 |
尺寸 |
|||||||
|
kN |
相當于t |
L1 |
L2 |
ФC |
ФD |
H |
E |
SR |
|
3~10 |
0.3~1 |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
|
20~70 |
2~7 |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
|
100~250 |
10~25 |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
|
300~500 |
30~50 |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
|
1000 |
100 |
240 |
190 |
76 |
26 |
125 |
112 |
200 |
